Grafitli bronz burç ne zaman kullanılmalıdır?

Sıvı yağlamanın etkisini kaybettiği yüksek sıcaklık, tozlu çalışma ortamı, su veya kimyasal ortamlarda ve bakım imkânının kısıtlı olduğu uygulamalarda tercih edilmelidir.

Hangi sıcaklık aralığında çalışır?

Grafitli bronz burçlar -50°C ile +150°C arasında çalışabilir. Bazı alaşımlar daha yüksek sıcaklıklara dayanabilir.

Ürün Grubu · Düz ve Flanşlı

Grafitli Bronz Burç İmalatı

Yağlama gerektirmeyen, kendinden yağlamalı grafitli bronz burçlarımızı standart ölçülerde stoktan veya müşteri teknik resmine göre özel toleransta imal ediyoruz. Aşağıda flanşlı (BR01–BR05) ve düz (DBR) burç serilerimizin tam ölçü tablolarını bulabilirsiniz.

Teklif Alın Tüm Ürünlere Dön

İki Ana Tip

Flanşlı ve Düz Grafitli Bronz Burç

Uygulamanızın yük yönüne ve montaj şekline göre iki temel burç ailesi üretiyoruz.

Flanşlı Grafitli Bronz Burç (BR01–BR05)

Eksenel ve radyal yüklerin eş zamanlı taşınması gereken uygulamalar için. Flanş, kolay montaj/sökme ve eksenel yük taşıma imkânı sağlar. Farklı flanş geometrisi ve tolerans sınıflarında 5 alt seri (BR01–BR05) mevcuttur.

Hem radyal hem eksenel yük taşır
WDX (Ford), NAAMS ve OPEL çapraz referanslarıyla uyumlu
−50°C / +150°C çalışma aralığı

Düz Grafitli Bronz Burç (DBR)

Silindirik kovan tipi, flanşsız burçlar. Radyal yük taşıyan, eksenel olarak sabitlenen yuva içi uygulamalar için idealdir. Standart ve özel ölçülerde üretilir.

Basit, düşük profilli montaj
Standart ve özel iç/dış çap kombinasyonları
Su ve kimyasallara dayanıklı

Ölçü Tabloları

Flanşlı Grafitli Bronz Burç — BR01 – BR05

EN-22768-1 standardına göre toleranslı, tüm ölçüler mm'dir. Radyuslar belirtilmediği durumlarda R = 0,5 mm'dir.

BR01 — Radyal + Eksenel, standart flanş

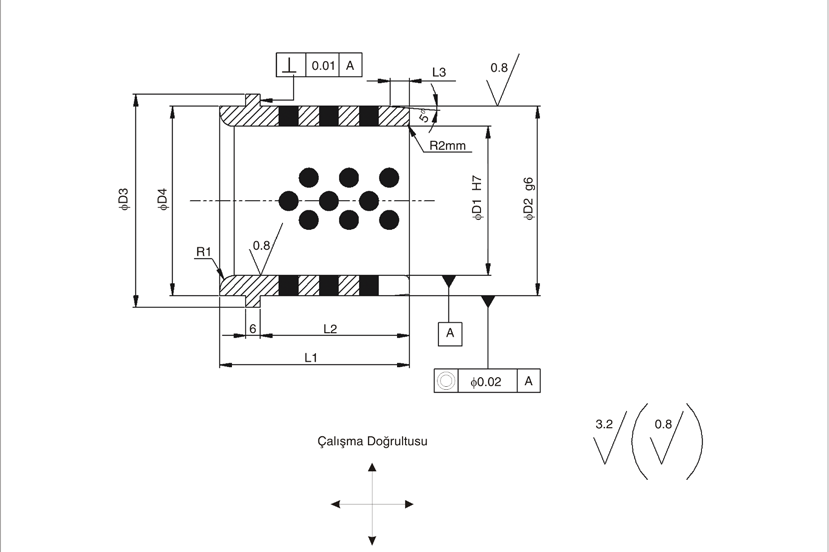

BR01 grafitli bronz burç teknik çizimi ve ölçü harfleri — Teknik çizim: ölçü tablosundaki harflerin karşılığı

Kod	WDX 1360 FORD	G61 NAAMS	U2802-99(A) OPEL	D1	D2	D3	D4	L1	L2	L3	R1
00002540 001	-	2540	F33 02 0019	25	32	40	32	40	30	4	3
00003250 002	08032	3250	F33 02 0020	32	40	50	40	50	40	4	3
00004063 003	08040	4063	F33 02 0021	40	50	63	50	63	50	5	3
00005071 004	08050	5071	F33 02 0022	50	63	71	63	71	56	6	5
00006380 005	08063	6380	F33 02 0023	63	80	90	80	80	63	8	6
00080100 006	08080	8010	F33 02 0024	80	100	112	100	100	80	10	8
00100125 007	08100	1012	F33 02 0025	100	125	140	125	125	106	12	10
00125160 008	-	1216	F33 02 0026	125	160	180	180	160	132	12	12

BR02 — VDA-003 / WDX 1370 uyumlu flanş profili

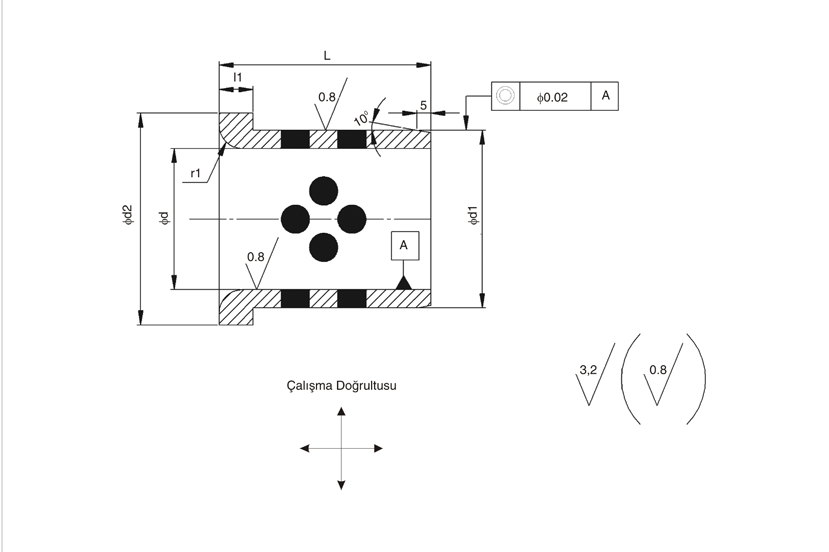

BR02 grafitli bronz burç teknik çizimi ve ölçü harfleri — Teknik çizim: ölçü tablosundaki harflerin karşılığı

Kod	VDA-003 FORD	WDX 1370 FORD	d (h7)	L	d1 (h6)	d2	l1 (+0,2)	r1
00002035 009	05020	11020	20	35	28	36	8	2
00003255 010	05032	-	32	55	40	50	8	6
00004070 011	05040	-	40	70	50	60	8	6
00004270 012	05042	11042	42	70	50	60	8	6
00005075 013	05050	-	50	75	63	75	12	8
00005275 014	05052	11052	52	75	63	75	12	8
00006380 015	05063	-	63	80	80	90	12	8
00080100 016	05080	-	80	100	100	110	12	8
00100125 017	05100	-	100	125	125	135	12	8

BR03 — 30° pahlı flanş, C9/g6 tolerans sınıfı

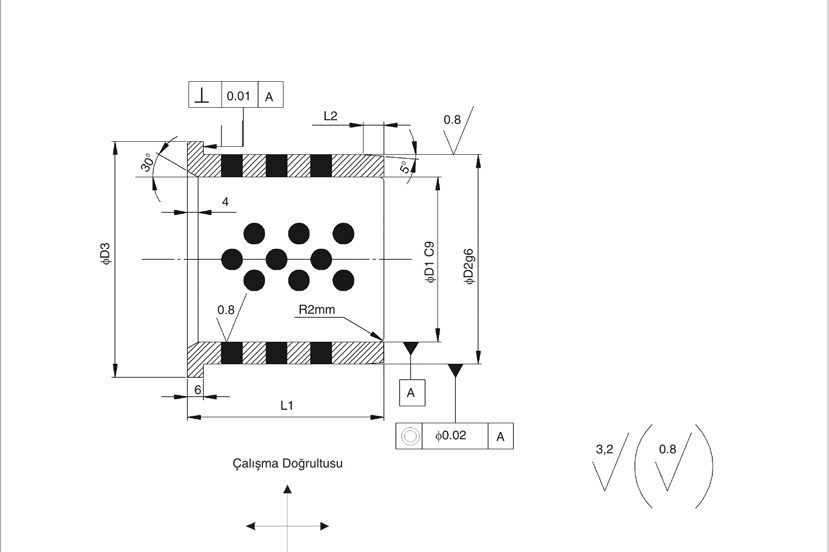

BR03 grafitli bronz burç teknik çizimi ve ölçü harfleri — Teknik çizim: ölçü tablosundaki harflerin karşılığı

Kod	WDX 1380 FORD	G71 NAAMS	D1 (C9)	D2 (g6)	D3	L1	L2
00002540 018	-	2540	25	32	40	40	4
00003250 019	09032	3250	32	40	50	50	4
00004055 020	09040	4055	40	50	63	55	5
00005063 021	09050	5063	50	63	71	63	6
00006375 022	09063	6375	63	80	90	75	8
00008090 023	09080	8090	80	100	112	90	10
00100115 024	09100	1011	100	125	140	115	12
00125150 025	-	1215	125	160	180	150	12

BR04 — DIN 509 detaylı, çift kademeli flanş

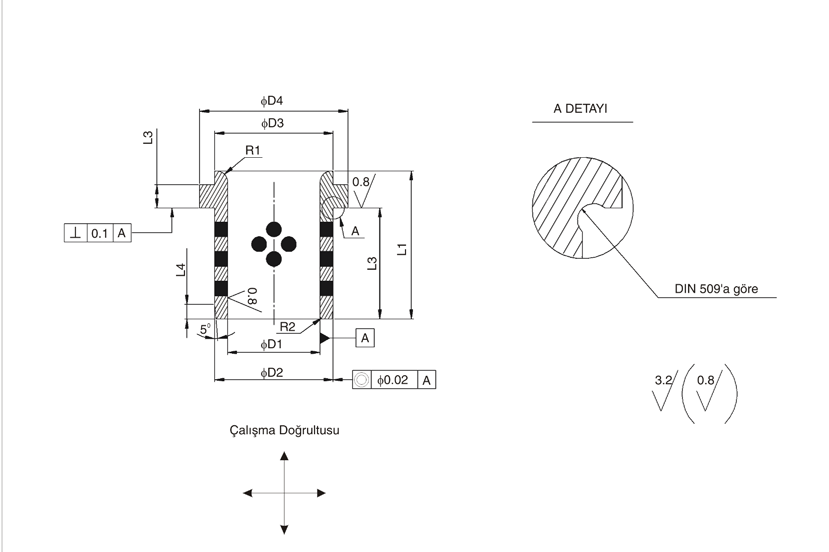

BR04 grafitli bronz burç teknik çizimi ve ölçü harfleri — Teknik çizim: ölçü tablosundaki harflerin karşılığı

Kod	39D860 AUDI	U2802-95 OPEL	D1 (H7)	L1	D2 (h6)	D (+0/-0,253)	D4 (+0/-0,8)	L2	L3	L4	R1	R2
00002540 026	11	F33020001	25	40	32	32	40	30	6,3	3	3	1
00003250 027	12	F33020002	32	50	40	40	50	40	6,3	4	3	1
00004063 028	13	F33020003	40	63	50	50	63	50	6,3	5	3	1
00005071 029	14	F33020004	50	71	63	63	71	56	6,3	6,3	5	1
00006380 030	15	F33020005	63	80	80	80	90	63	10	8	6	1
00080100 031	16	F33020006	80	100	100	100	112	80	10	10	8	1
00100125 032	17	F33020007	100	125	125	125	140	106	10	12,5	10	1
00125160 033	18	F33020008	125	160	160	160	180	132	10	16	12	1
00160200 034	20	-	160	200	200	200	220	170	10	16	18	1

BR05 — Ø63'e kadar bağlantı kanallı, yağlama kanallı tip

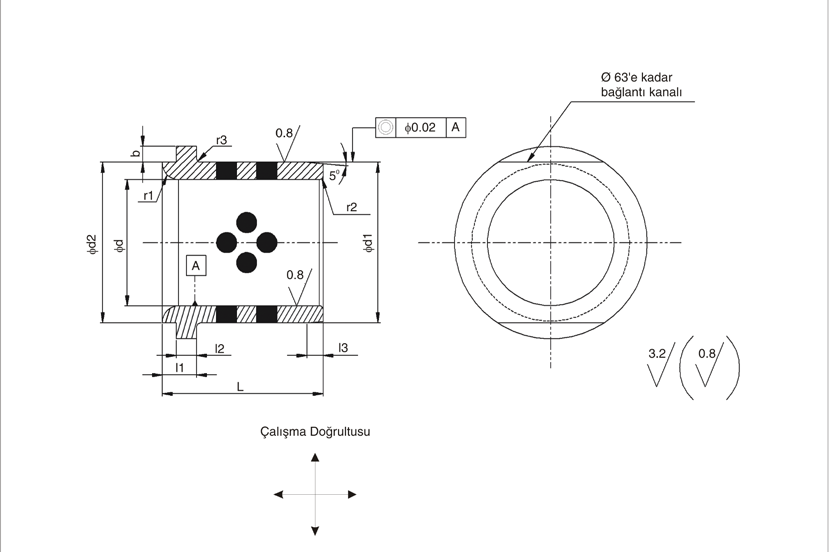

BR05 grafitli bronz burç teknik çizimi ve ölçü harfleri — Teknik çizim: ölçü tablosundaki harflerin karşılığı

Kod	d (H7)	L	d1 (h6)	d2 (+0/-0,8)	l1 (+0,5/+0,3)	l2 (-0,1/-0)	l3 (-0,4)	b (+0,25)	r1	r2	r3 (-0,4)
00002532 035	25	32	32	40	10	5	4	3,5	4	1	1
00003250 036	32	50	40	50	10	5	6	4	5	1	1
00004063 037	40	63	50	63	13	8	6	5	6	1	1
00005072 038	50	72	63	75	14	8	8	6	6	1,6	1,6
00006380 039	63	80	80	95	17	10	8	8	8	2	2
00080100 040	80	100	100	120	20	10	8	10	8	2,5	2,5
00100125 041	100	125	125	150	25	16	8	13	10	3,2	3,2
00125160 042	125	160	160	190	30	16	10	13	13	4	4
00140180 043	140	180	180	210	30	16	10	13	16	5	6
00160200 044	160	200	200	240	30	16	12	13	18	6	6

Ölçü Tablosu

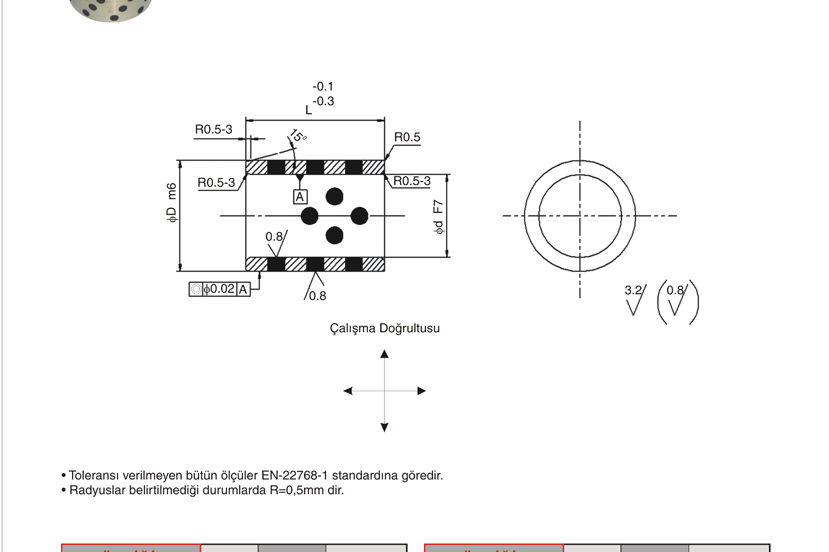

Düz Grafitli Bronz Burç — DBR

Standart iç çap (d) / dış çap (D) / boy (L) kombinasyonları. Ara ölçüler için teklif talep edebilirsiniz.

Kod	d	D	L (0/-0,3)
00002028 045	20	28	16
00002028 046	20	28	20
00002028 047	20	28	30
00002535 048	25	35	20
00002535 049	25	35	30
00002535 050	25	35	40
00003040 051	30	40	20
00003040 052	30	40	30
00003040 053	30	40	40
00003545 054	35	45	30
00003545 055	35	45	40
00003545 056	35	45	50
00004050 057	40	50	30
00004050 058	40	50	40
00004050 059	40	50	60
00005060 060	50	60	40
00005060 061	50	60	50
00005060 062	50	60	60
00006075 063	60	75	40
00006075 064	60	75	50
00006075 065	60	75	60
00007085 066	70	85	50
00007085 067	70	85	70
00007085 068	70	85	90
00008095 069	80	95	60
00008095 070	80	95	80
00008095 071	80	95	100
00100120 072	100	120	80
00100120 073	100	120	100
00100120 074	100	120	120

Uygulama Alanları

Grafitli Bronz Burçlar Nerede Kullanılır?

Sıvı yağlamanın yetersiz kaldığı tüm endüstriyel uygulamalarda kendinden yağlamalı çözüm.

Plastik Enjeksiyon Makinaları

Kolon burçları ve kilit mekanizması burçlarında yağlama gerektirmeden hassas çalışma.

Demir-Çelik / Haddehaneler

İstavroz burçları ve ağır yük yataklarında darbeli çalışma koşullarına dayanım.

Kalıpçılık

Kalıp kılavuz kolonlarında düşük sürtünmeli, uzun ömürlü yataklama.

İş Makinaları

Ekskavatör, kepçe ve vinç eklem noktalarında bakımsız yataklama.
