Grafitli bronz burç ne zaman kullanılmalıdır?

Sıvı yağlamanın etkisini kaybettiği yüksek sıcaklık, tozlu çalışma ortamı, su veya kimyasal ortamlarda ve bakım imkânının kısıtlı olduğu uygulamalarda tercih edilmelidir.

Hangi sıcaklık aralığında çalışır?

Grafitli bronz burçlar -50°C ile +150°C arasında çalışabilir. Bazı alaşımlar daha yüksek sıcaklıklara dayanabilir.

Ürün Grubu · Sürtünme Plakası

Grafitli Bronz Sürtünme Plakası (Kaydırma Plakası)

Kızak ve lineer hareket sistemleri için yağsız, üstün kaydırma özelliğine sahip grafitli bronz plakalar. Sürtünme plakası (P01–P06), L plaka, kam plaka ve V blok serilerimizin tam ölçü tablolarını aşağıda bulabilirsiniz.

Teklif Alın Tüm Ürünlere Dön

Teknik Yapı

Grafitli Bronz Plaka Nasıl Çalışır?

Kendinden yağlamalı sürtünme plakaları, düşük kayma hızlarında ve geniş bir sıcaklık aralığında beklentilerin ötesinde yük taşıma kapasitesi sağlar.

Yapısı

Plaka yüzeyinin yaklaşık %30'u grafit takviyelerle oluşturulmuştur; grafit takviyeler uygun bir geometrik düzende yerleştirilir.

Kayma sırasında maksimum yağlama etkisi için grafit dolgular hesaplanmış aralık ve derinliktedir.

Özellikle sertleştirilmiş ve taşlanmış karşı yüzeylerle birlikte daha verimli çalışır.

Montaj Notu

Montaj sonrası çalışmaya başlamadan önce kayma yüzeyleri ince bir gres tabakasıyla hafifçe yağlanmalıdır (alışma yağlaması).

Sürtünme plakasına karşılık gelen parça taşlanmış olmalı ve kayma eksenine paralel şekilde sabitlenmelidir.

Ck45 (56±2 HRc) malzemeden grafitsiz (aşınma plakası) versiyonları da imal edilmektedir.

Ölçü Tabloları

Grafitli Sürtünme Plakası — P01 – P06

EN-22768-1 standardına göre toleranslı, tüm ölçüler mm'dir. Şekil varyasyonları ürün görselinde gösterilmiştir.

P01 — İki/dört delikli standart plaka

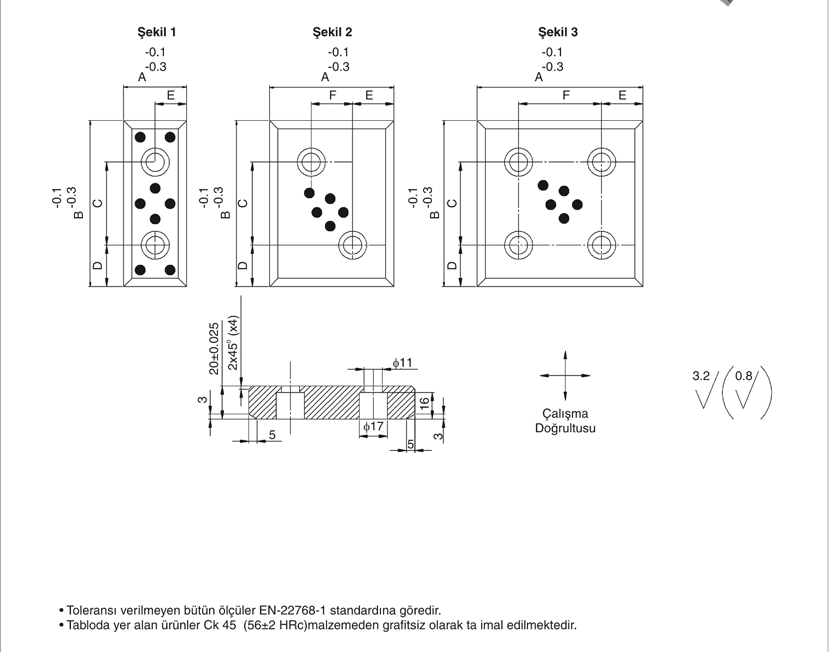

P01 grafitli sürtünme plakası teknik çizimi ve ölçü harfleri — Teknik çizim: ölçü tablosundaki harflerin karşılığı

Kod	BR (FIAT)	A	B	C	D	E	F	Şekil
02038100 001	BR1	38	100	50	25	19	-	1
02038150 002	BR2	38	150	100	25	19	-	1
02075100 003	BR3	75	100	50	25	25	25	2
02075150 004	BR4	75	150	100	25	37,5	-	1
20100100 005	BR5	100	100	50	25	25	50	3
20100150 006	BR6	100	150	100	25	25	50	3

P02 — Kısa kenar delikli dar plaka

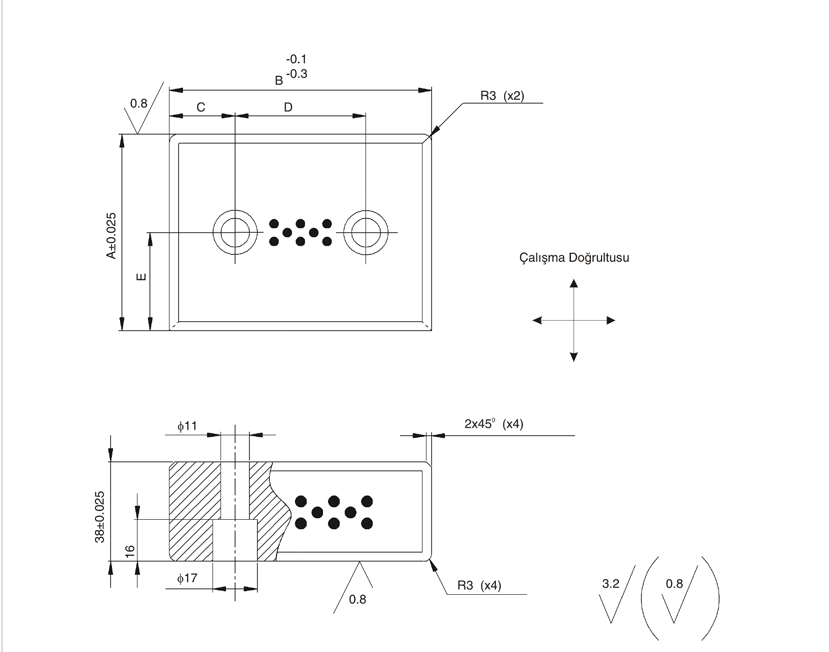

P02 grafitli sürtünme plakası teknik çizimi ve ölçü harfleri — Teknik çizim: ölçü tablosundaki harflerin karşılığı

Kod	BR (FIAT)	A	B	C	D	E
03875100 007	BR7	75	100	25	50	37,5
03875150 008	BR8	75	150	25	100	37,5

P03 — Vidalı montaj başlıklı plaka

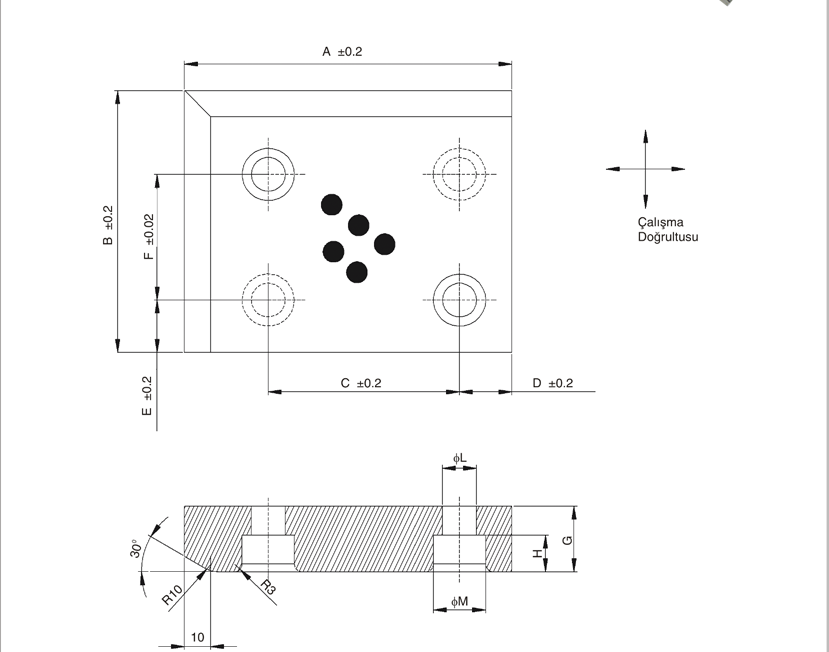

P03 grafitli sürtünme plakası teknik çizimi ve ölçü harfleri — Teknik çizim: ölçü tablosundaki harflerin karşılığı

Kod	BR (FIAT)	A	B	C	D	E	F	G	H	L	M	Delik
01810075 009	BR10	100	75	60	15	15	35	18	12	11	18	2
25125100 010	BR11	125	100	73	20	20	48	25	14	13	20	4
25150125 011	BR12	150	125	93	25	25	68	25	14	13	20	4

P04 — Uzun / çok delikli şerit plaka (2–5 delik)

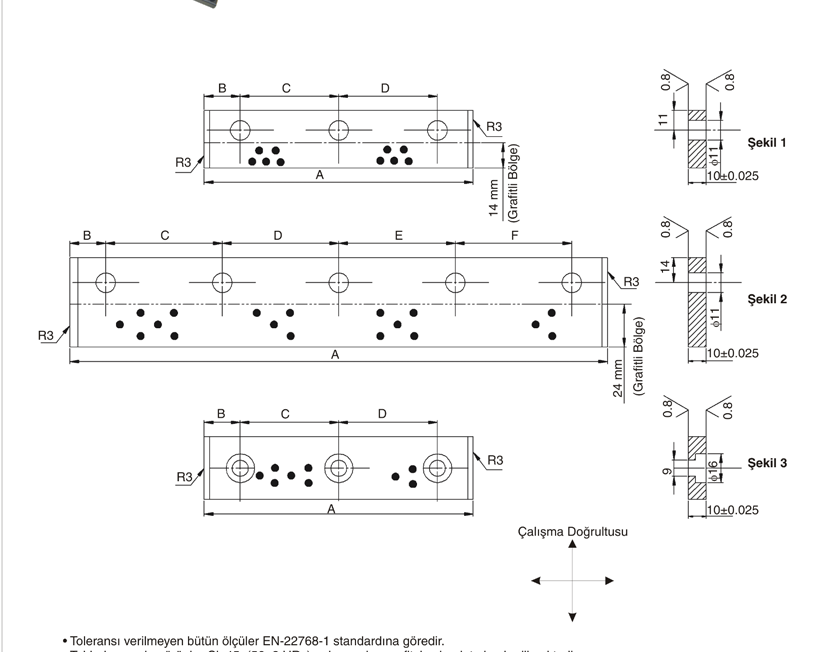

P04 grafitli sürtünme plakası teknik çizimi ve ölçü harfleri — Teknik çizim: ölçü tablosundaki harflerin karşılığı

Kod	BR (FIAT)	A	B	C	D	E	F	Şekil	Delik
01032100 012	BR20	100	20	60	-	-	-	1	2
01032150 013	BR21	150	20	55	55	-	-	1	3
01050200 014	BR22	200	20	55	50	55	-	2	4
01050250 015	BR23	250	20	70	70	70	-	2	4
01050300 016	BR24	300	20	65	65	65	65	2	5
01035100 017	BR25	100	20	60	-	-	-	3	2
01035150 018	BR26	150	20	55	55	-	-	3	3

P05 — Kompakt, ince kesitli plaka

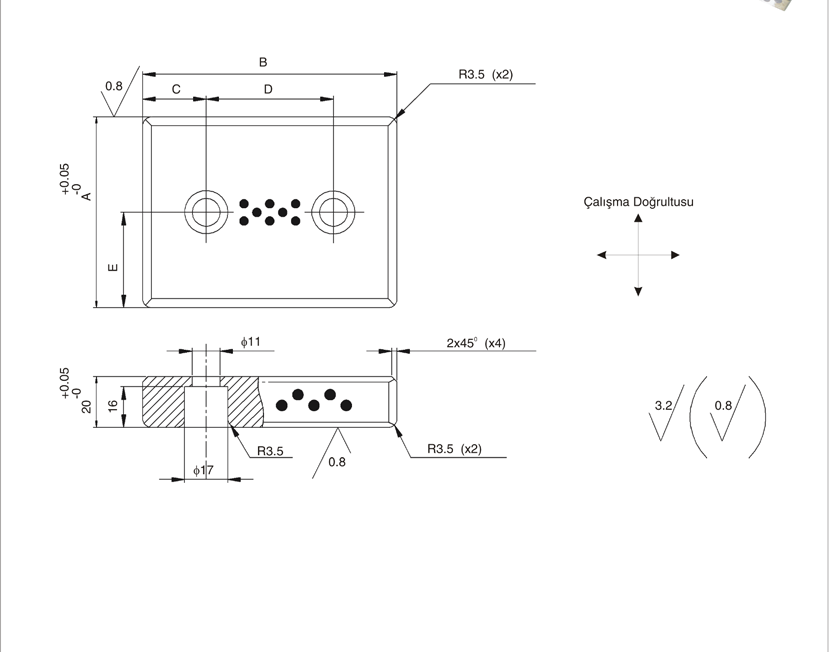

P05 grafitli sürtünme plakası teknik çizimi ve ölçü harfleri — Teknik çizim: ölçü tablosundaki harflerin karşılığı

Kod	BR (FIAT)	A	B	C	D	E
02048100 019	BR30	48	100	25	50	24
02048150 020	BR31	48	150	25	100	24
02075100 021	BR32	75	100	25	50	37,5
02075150 022	BR33	75	150	25	100	37,5

P06 — WDX1362 (Ford) / U34.25 (Opel) / W03 (NAAMS) uyumlu geniş seri (Ø50–Ø160 arası W ölçüsü, 4 delik şekli: A/B/C/D)

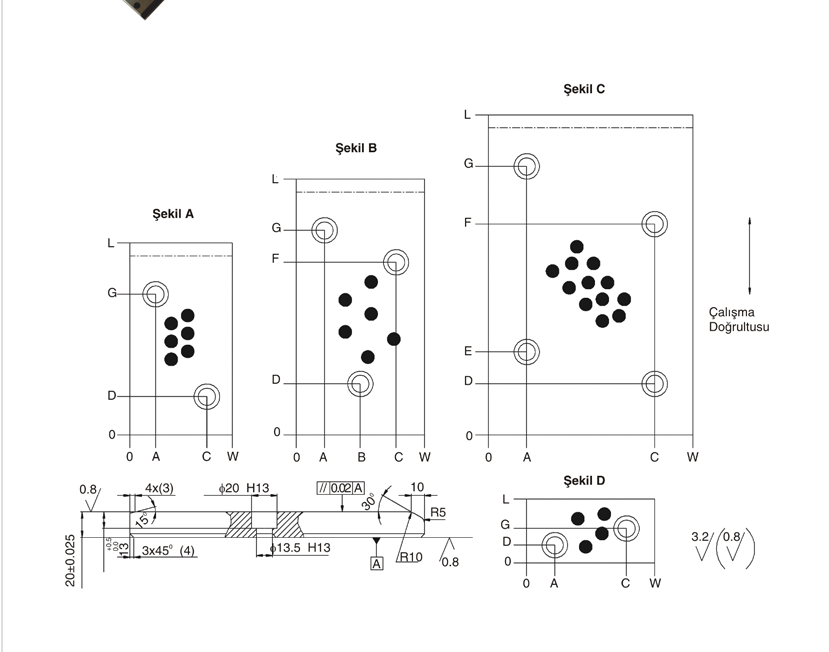

P06 grafitli sürtünme plakası teknik çizimi ve ölçü harfleri — Teknik çizim: ölçü tablosundaki harflerin karşılığı

Kod	W	L	A	B	C	D	E	F	G	Delik	Şekil
02050100 023	50	100	25	-	25	30	-	-	60	2	A
02050150 024	50	150	25	-	25	30	-	-	110	2	A
02050200 025	50	200	25	-	25	40	-	-	160	2	A
02080100 026	80	100	20	-	60	30	-	-	60	2	A
02080150 027	80	150	20	-	60	30	-	-	110	2	A
02080200 028	80	200	20	-	60	40	-	-	160	2	A
02080250 029	80	250	20	-	60	40	-	-	210	2	A
02080315 030	80	315	20	40	60	40	-	250	275	3	B
02010050 031	100	50	22	-	78	14	-	-	27	2	D
02010080 032	100	80	22	-	78	30	-	-	50	2	D
20100100 033	100	100	22	-	78	30	-	-	60	2	A
20100150 034	100	150	22	-	78	30	-	-	110	2	A
20100200 035	100	200	22	50	78	40	-	135	160	3	B
20100250 036	100	250	22	50	78	40	-	135	210	3	B
20100315 037	100	315	22	50	78	40	-	250	275	3	B
02012580 039	125	80	25	-	100	30	-	-	50	2	D
20125100 040	125	100	25	-	100	30	-	-	60	2	A
20125150 041	125	150	25	-	100	30	-	-	110	2	A
20125200 042	125	200	25	62	100	40	-	135	160	3	B
20125250 043	125	250	25	62	100	40	-	185	210	3	B
20125315 044	125	315	25	-	100	40	65	250	275	4	C
20160100 045	160	100	30	-	130	30	-	-	60	2	A
20160150 046	160	150	30	-	130	30	-	-	110	2	A
20160200 047	160	200	30	80	130	40	-	135	160	3	B
20160250 048	160	250	30	-	130	40	65	185	210	4	C
20160315 049	160	315	30	-	130	40	65	250	275	4	C

Ölçü Tablosu

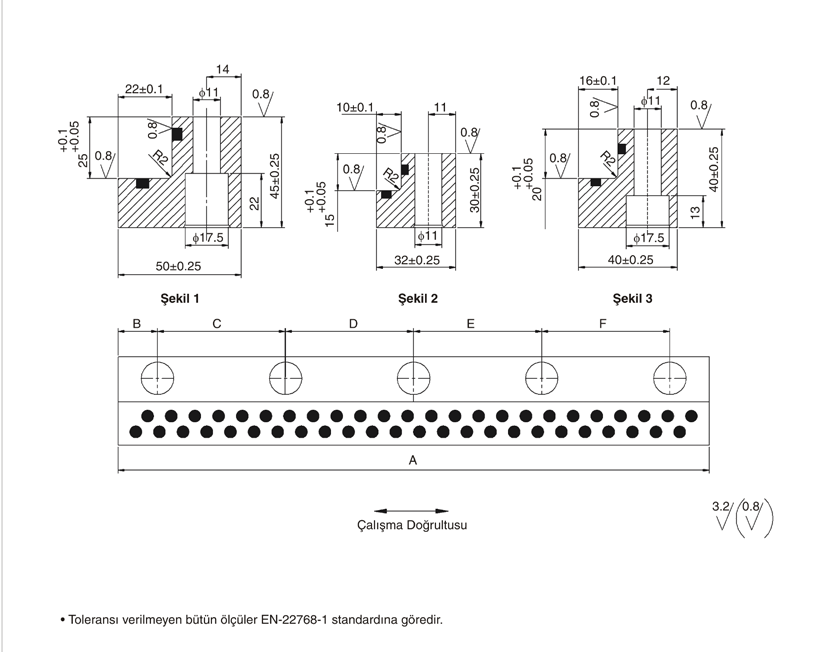

Grafitli L Plaka — LP01

L kesitli, kızak profiline monte edilen grafitli bronz plaka serisi.

Kod	BR (FIAT)	34.53 (OPEL)	A	B	C	D	E	F	Şekil	Delik
00032100 001	BR15	-	100	20	60	-	-	-	2	2
00032150 002	BR16	F33040106	150	20	55	55	-	-	2	3
00050200 003	BR17	F33040100	200	20	55	50	55	-	1	4
00050250 004	BR18	F33040101	250	20	70	70	70	-	1	4
00050300 005	BR19	F33040102	300	20	65	65	65	65	1	5
00040160 006	BR27	-	160	15	130	-	-	-	3	2
00040250 007	BR28	-	250	15	130	80	-	-	3	3

Ölçü Tablosu

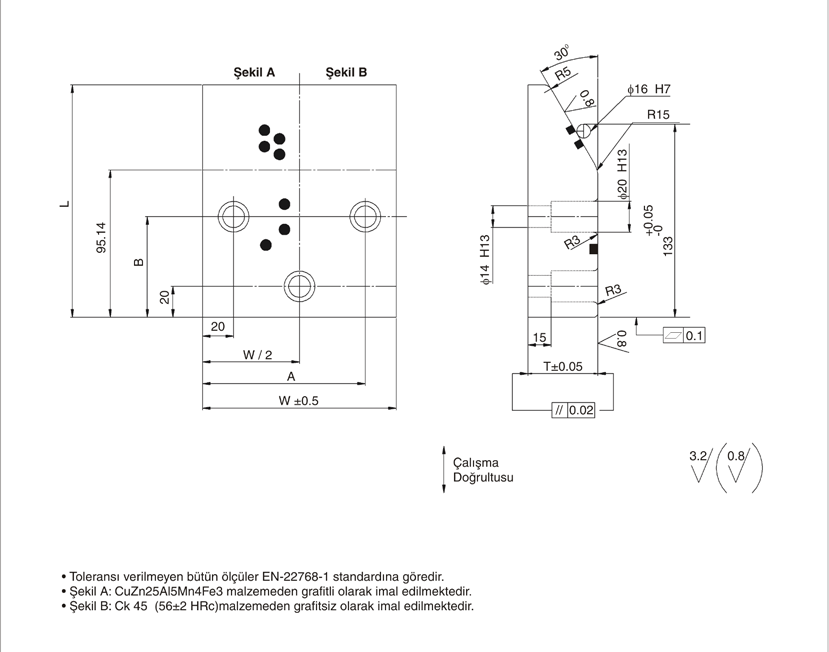

Grafitli Bronz Kam Plaka — BKP01

Kam kızağı (dwell/cam) uygulamaları için CuZn25Al5Mn4Fe3Ni1 alaşımından grafitli bronz kam plaka. Aynı ölçülerde grafitsiz çelik versiyonu (ÇKP01, Ck45, 56±2 HRc) de mevcuttur.

Kod	W21 NAAMS	WDX7-60 FORD	T	W	L	A (±0,25)	B (±0,25)
00100125 001	1210	0901	30	100	125	80	70
00125125 002	1212	0902	30	125	125	105	70
00100150 003	1510	0903	45	100	150	80	65
00125150 004	1512	0904	45	125	150	105	65
00100170 005	1710	0905	60	100	170	80	65
00125170 006	1712	0906	60	125	170	105	65

Ölçü Tabloları

Grafitli Bronz V Blok — VB01 / VB04

V yataklama sistemleri için grafitli bronz erkek V blok. 75 mm (VB01) ve 125 mm (VB04) genişlik seçenekleri; çelik dişi (VB02/VB05) ve çelik-grafitli erkek (VB03/VB06) varyantları da üretilmektedir.

VB01 — 75 mm genişlikte, bronz grafitli erkek

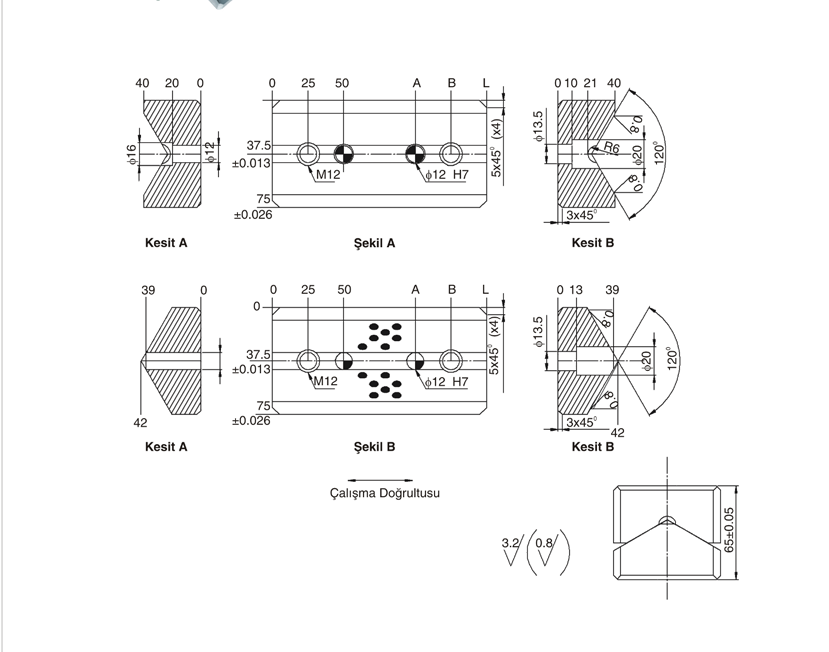

V Blok VB01 (75 mm) teknik çizimi ve ölçü harfleri — Teknik çizim: ölçü tablosundaki harflerin karşılığı

Kod	G23 NAAMS	L	A	B	C	Delik
02375150 001	7515	150	-	100	125	2
02375200 002	7520	200	-	150	175	2
02375250 003	7525	250	125	200	225	3
02375300 004	7530	300	150	250	275	3

VB04 — 125 mm genişlikte, bronz grafitli erkek

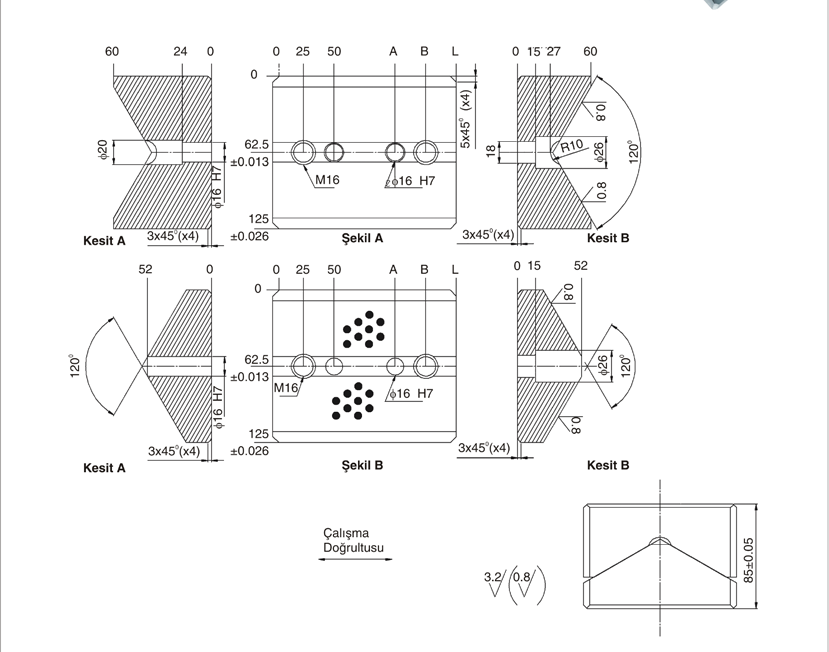

V Blok VB04 (125 mm) teknik çizimi ve ölçü harfleri — Teknik çizim: ölçü tablosundaki harflerin karşılığı

Kod	G33 NAAMS	L	A	B	C	Delik
02375150 013	7515	150	-	100	125	2
02375200 014	7520	200	-	150	175	2
02375250 015	7525	250	125	200	225	3
02375300 016	7530	300	150	250	275	3

Uygulama Alanları

Grafitli Bronz Plaka Nerede Kullanılır?

Büyük sac kalıplarında ve enjeksiyon kalıplarında yanal yüklere karşı dayanıklılık gerektiren her noktada.

Büyük Sac Kalıpları

Kam kızağı ve maça hareketlerinde yanal yük taşıyan sürtünme yüzeyi olarak kullanılır.

Enjeksiyon Kalıpları

Hareketli plaka ve kızak sistemlerinde bakım gerektirmeyen kaydırma yüzeyi sağlar.

Lineer Hareket Sistemleri

Doğrusal kızak arabalarında (DKA/DKK) kaydırma elemanı olarak entegre edilir.

Ağır Sanayi Ekipmanları

Düşük devir, ağır yük koşullarında uzun ömürlü, yağsız çalışma.

Plaka Ölçünüz İçin Teklif Alın

Standart tablo dışındaki ölçüler için müşteri teknik resmine göre özel imalat yapıyoruz.
